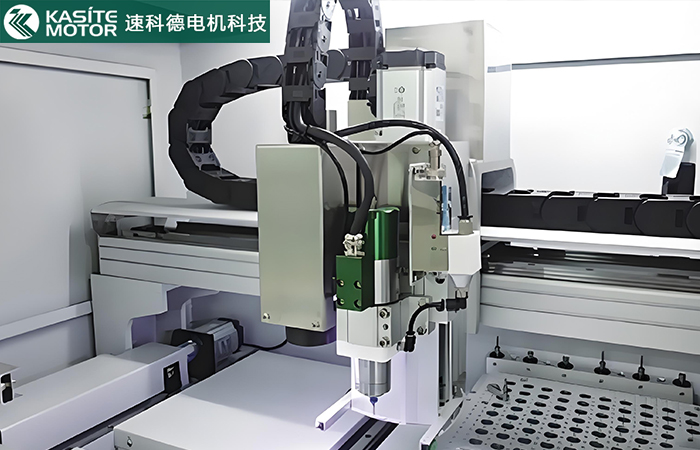

PCB鉆孔機主軸是PCB精密鉆孔的核心執行部件，承擔高速旋轉、精準進給、穩定夾持與高效散熱的關鍵功能，直接決定孔徑精度、孔壁質量與加工效率。其以高速電主軸為主流方案，融合電機直驅、精密軸承、氣動夾持、閉環控制與冷卻潤滑技術，實現對FR?4、金屬基板、高頻材料等PCB板材的微孔、通孔、盲孔高效切削。

　　一、PCB鉆孔機主軸的核心結構組成

　　PCB鉆孔機主軸是一個集成了機械、電氣、傳感等多系統的精密裝置，其核心組件包括電機單元、軸承系統、夾頭機構、冷卻與排屑系統以及傳感監測模塊，各部分協同工作以實現高速、高精度的鉆孔作業。

　　二、PCB鉆孔機主軸的核心工作原理

　　(一)動力傳輸：從電能到機械旋轉的轉換

　　當數控系統下達鉆孔指令后，高頻電流通入主軸電機的定子繞組，產生旋轉磁場。轉子組件中的永磁體(通常為釹鐵硼磁環)在磁場作用下帶動主軸軸芯高速旋轉，旋轉動力通過夾頭傳遞至鉆頭。動平衡環的存在可校準轉子重心，避免高速旋轉時產生的離心力導致振動，確保旋轉穩定性。

　　(二)精密定位：多軸協同的位置控制

　　主軸的運動控制由數控系統協調X、Y、Z三軸完成。X、Y軸通過高精度直線電機或滾珠絲杠驅動工作臺，將PCB板精準移動至目標鉆孔位置，位置反饋由高分辨率光柵尺或線性編碼器實現，定位精度可達±0.01mm。Z軸則負責主軸的垂直進給，根據鉆孔深度要求控制鉆頭的下鉆速度與行程，確保通孔或盲孔的加工精度。在鉆孔前，主軸需通過光學攝像頭識別PCB板上的對準孔或基準點，完成初始位置校準。

　　(三)切削加工：高速旋轉下的材料去除

　　當主軸帶動鉆頭以高轉速旋轉時，鉆尖的切削刃與PCB材料接觸，通過機械剪切力切斷銅箔、樹脂基材與玻璃纖維等材料，形成孔洞。鉆頭的螺旋槽(排屑槽)可將鉆屑及時排出孔外，避免屑渣堆積導致孔壁劃傷或鉆頭折斷。

　　(四)狀態反饋：實時監測與智能調整

　　傳感監測模塊將主軸的溫度、轉速、振動等數據實時傳輸至數控系統。系統通過分析這些數據，可實現對鉆孔過程的動態調整：當檢測到軸承溫升過高時，自動增加冷卻系統功率;當發現振動異常時，降低轉速或觸發停機保護，防止鉆頭折斷或PCB板損壞。部分主軸還具備刀具磨損檢測功能，通過監測扭矩變化判斷鉆頭磨損程度，及時提示更換鉆頭。

　　PCB鉆孔機主軸作為PCB制造中的核心精密部件，其工作原理涵蓋了動力傳輸、精密定位、切削加工與狀態反饋等多個環節，各系統的協同配合是實現高速、高精度鉆孔的關鍵。隨著PCB技術的不斷發展，主軸技術也在向高速化、智能化、復合化方向演進，為PCB制造的高質量發展提供堅實支撐。深入理解主軸的工作原理與技術特性，有助于優化鉆孔工藝、提升產品品質，推動PCB制造行業的技術進步。
