蔡司懸臂式三坐標測量機憑借開放式測量空間、大行程覆蓋與高穩定性，成為大型工件與復雜結構檢測的理想選擇。以下從核心系列、關鍵規格、技術亮點與應用場景四維度，為您呈現完整規格圖景。
一、核心產品系列概覽
蔡司懸臂式三坐標主要分為三大系列，適配不同測量需求：
| 系列 | 定位 | 核心優勢 | 典型應用 |
|---|---|---|---|
| CALENO | 超大型工件測量 | 碳纖維臂體，雙橋式架構，占地少 | 汽車白車身、航空機身部件、風電葉片 |
| CARMET | 汽車制造專用 | 7 軸聯動，車間級穩定性 | 白車身焊接、動力總成、電池托盤 |
| CONTURA | 通用型懸臂 / 橋式 | 模塊化設計，多傳感器兼容 | 汽車零部件、電子設備、通用機械 |
二、詳細規格參數對比

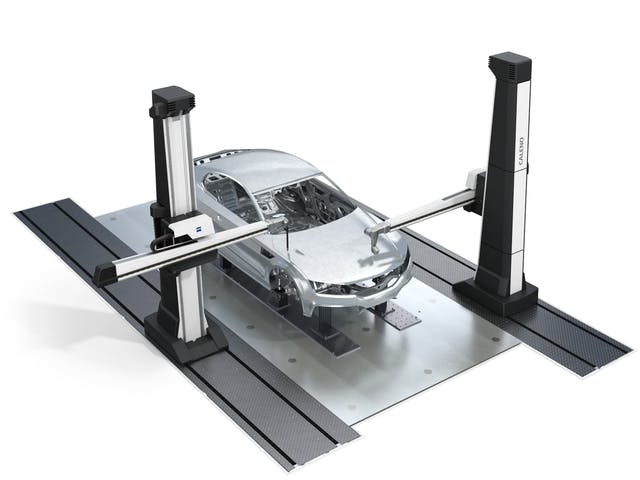

1. CALENO 系列（超大型測量專家）
| 參數 | 規格詳情 | 技術價值 |
|---|---|---|
| 測量范圍 | 標準：2000×3000×1500mm擴展：7000×3086×3000mm | 覆蓋超大型工件全尺寸測量 |
| 測量精度 | 2.5μm/m，允許誤差 27+L/80≤70μm | 保證大型工件測量可靠性 |
| 結構材質 | 第三代碳纖維復合材料臂體，熱膨脹系數 0.5μm/(m?K) | 比鋁合金提升 60% 穩定性，減少溫度影響 |
| 架構設計 | "雙橋式" 懸臂，占地面積縮減 40% | 節省車間空間，提高布局靈活性 |
| 測量速度 | 260mm/s | 提升大型工件檢測效率 |
| 標準環境溫度 | 18-22℃，可選寬溫版 | 適配不同車間環境 |
2. CARMET 系列（汽車制造定制）
| 參數 | 規格詳情 | 汽車行業適配性 |
|---|---|---|
| 測量范圍 | 40/16/25(4000×1600×2500mm)50/16/25、60/20/25 等多種規格 | 覆蓋白車身、底盤等全尺寸測量 |
| 運動系統 | 7 軸聯動（X/Y/Z+4 旋轉軸） | 輕松測量復雜曲面與難達部位 |
| 精度等級 | 車間級精度，高溫環境穩定性佳 | 適應焊接、總裝等嚴苛生產環境 |
| 傳感器配置 | 可搭載 VAST XXT 掃描測頭、LineScan 光學線掃描 | 滿足不同測量需求，提高檢測靈活性 |
| 防護等級 | IP54，防塵防水 | 適應車間粉塵、油污環境 |
3. CONTURA 系列（通用型懸臂 / 橋式）
| 參數 | 規格詳情 | 通用制造優勢 |
|---|---|---|
| 測量范圍 | 776 (700×700×600mm)、9128 (900×1200×800mm) 等多種型號 | 適配不同尺寸工件，靈活選型 |
| 測量精度 | 標準：1.5μm，不同型號略有差異 | 滿足精密制造質控需求 |
| 導軌系統 | 工業陶瓷或 CARAT 導軌，四面環抱氣浮軸承 | 運動平穩，減少摩擦誤差 |
| 光柵尺 | 懸浮安裝玻璃陶瓷光柵尺，零膨脹特性 | 無需溫度傳感器，減少誤差補償 |
| 傳感器兼容性 | 固定頭、掃描頭、光學傳感器等多類型探頭 | 一機多用，降低設備采購成本 |
三、核心技術亮點解析
1. 結構創新與穩定性保障
碳纖維復合材料應用：CALENO 系列采用納米級編織工藝，臂體輕量化同時保持高剛性，熱穩定性遠超傳統金屬材料
雙橋式懸臂設計：CALENO 獨特架構在保持大行程的同時，大幅減少占地面積，解決大型設備空間難題
氣浮軸承系統：三軸均采用四面環抱氣浮軸承，高速運行下保持穩定性，減少測量誤差
2. 精度控制與環境適應性
零膨脹光柵尺：懸浮安裝的玻璃陶瓷光柵尺，不受溫度變化影響，確保測量精度一致性
寬溫版選項：部分型號提供 HTG（寬溫度帶）選項，可在 10-40℃環境下穩定工作，適應車間復雜溫度環境
氣動隔振系統：無需昂貴地基，抵消環境振動，安裝周期縮短 50%，適配各類廠房環境
3. 測量效率與智能化升級
多傳感器融合：支持接觸式、光學、激光等多種測量方式，一次裝夾完成多種檢測需求
高速掃描能力：VAST XXT 掃描測頭測量速率達 500 點 / 秒，快速獲取復雜輪廓數據
CALYPSO 智能軟件：自動生成測量程序，優化路徑規劃，效率提升 50% 以上
四、應用場景與選型建議
1. 典型應用領域
汽車制造：白車身焊接精度控制、動力總成關鍵尺寸測量、新能源電池托盤全尺寸檢測
航空航天：機身部件、發動機葉片、復合材料結構件測量
能源裝備：風電葉片、光伏組件、儲能設備外殼測量
工程機械：大型結構件、液壓系統部件、傳動裝置檢測
2. 選型指南
| 需求類型 | 推薦系列 | 關鍵考量因素 |
|---|---|---|
| 超大型工件 | CALENO | 測量范圍、空間利用率、溫度穩定性 |
| 汽車生產線 | CARMET | 7 軸聯動、車間環境適應性、檢測效率 |
| 通用精密制造 | CONTURA | 精度等級、傳感器兼容性、預算適配 |
| 高溫車間環境 | CONTURA HTG/CARMET | 寬溫工作能力、熱穩定性 |
| 復雜曲面測量 | 全系列 + 掃描傳感器 | 掃描速率、數據處理能力 |
五、服務支持與選購注意事項
渠道：選擇蔡司一級代理商（如昆山友碩），確保獲得原廠質保、技術支持與備件供應
本地化服務能力：優先選擇具備 24 小時響應能力、本地化技術團隊的代理商，保障設備長期穩定運行
應用培訓：重視操作培訓、軟件使用與測量方法開發，充分發揮設備效能
定期維護：蔡司三坐標需定期巡檢、預防性維護，延長設備使用壽命，保障測量精度
結語
蔡司懸臂式三坐標測量機通過創新結構設計、高精度測量技術與智能化工作流，為大型工件與復雜結構檢測提供了高效可靠的解決方案。根據自身測量需求、工件尺寸與環境條件選擇合適的系列與型號，結合正規代理商的專業服務，企業可實現質量管控的全面升級，助力制造業向高質量發展轉型。
