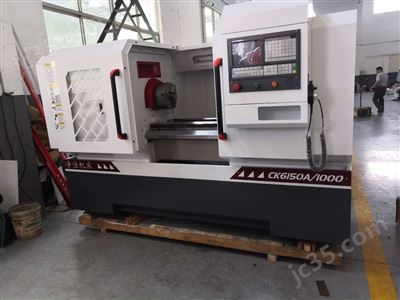

CK6150A數控車床技術資料

一、概述

CK6150A數控車床是由7.5KW變頻電機驅動的簡式數控車床?？膳渌墓の坏都埽?biāo)準配置）或六工位刀架，以滿足不同形狀零件的加工要求。機床防護美觀大方，推拉式防護門設計合理，便于操作，易于保護操作者的安全。

本機床具有啟動平穩，制動迅速，輸出扭矩高等特點?？梢杂脕磉M(jìn)行軸類和盤套類零件的車削加工。能夠自動完成內外圓柱面、任意圓錐面、圓弧面、端面和公、英制螺紋等的加工，適合于多品種，中小批量產品的加工，對于形狀復雜、高精度零件的加工更能顯示其性。

根據用戶需求，本機床可配備8″或10″液壓動力卡盤，同時可配備液壓尾座。

二、機床的性能特點

1.CK6150A數控車床的主軸為通孔式，運轉平穩。轉速達1620 r/min（配液壓卡盤時為1500r/min）。

2.高強度鑄鐵床身可以提高精度而減少振動。

3.床身導軌經中頻淬火和精密磨削，床鞍導軌貼塑，精度保持性好。

4.集中式機床操作面板。

5.主軸軸承采用國產軸承，精度高，壽命長。

6.使用四工位電動刀架。

7.進行鏜孔加工，刀桿長徑比大于3時，建議采用抗振刀桿。

三、機床的結構和基本配置

1. 床身與底座

2. 床頭箱

    3. 普通三爪卡盤

    4. 普通尾座

    5. 縱向床鞍及驅動

    6. 橫向滑板及驅動

    7. 立式四工位電動刀架

8. 冷卻泵站

9. 潤滑泵

10. 防護罩

11.控制系統 GSK980TDC數控系統

四、機床規格

五、隨機技術文件

1．使用說明書

2．裝箱單

3．?dāng)?shù)控系統操作、維修說明書

4．電動刀架使用說明書

5．卡盤使用說明書

6. 變頻器使用說明書

六、機床主要精度

執行JB/T 8324.1-96 簡式數控臥式車床精度

1、定位精度（X/Zmm）：    0.024/0.032

2、重復定位精度（X/Zmm）:0.010/0.013

3、正反差值(X/Zmm):      0.011/0.016

4、車削工件圓度:(mm):    0.004

七、機床隨機附件清單
